Concepto y definición de Taladrar

Taladrar significa perforar o hacer un agujero (pasante o ciego) en cualquier material. Es un trabajo muy común en cualquier tarea de bricolaje y muy sencillo si se realiza con las herramientas adecuadas. Lo principal es contar con un taladro decente y una broca apropiada al material a taladrar. En algunos casos será imprescindible la utilización de algún accesorio, como por ejemplo el soporte vertical o los topes de broca. Herramienta aguda o cortante utilizada para realizar perforaciones de forma cilíndrica sobre cualquier material. Utiliza una broca o mecha como elemento de corte y es propulsado por electricidad, aire comprimido o en forma manual. Operación de mecanizado limitada a hacer agujeros. Lo que es importantísimo son las medidas de seguridad, y por eso vamos a empezar por ahí. Después veremos los tipos de taladros, y los tipos de brocas, los accesorios .

MEDIDAS DE SEGURIDAD AL TALADRAR

1.- Protegerse la vista con gafas adecuadas. Normalmente no pasará nada, pero ante la posibilidad de que una esquirla o viruta se introduzca en un ojo, conviene no pasar por alto esta medida de protección.

2.- También es muy importante utilizar la broca adecuada al material a trabajar, pues de lo contrario, aparte de que no se realizará bien el trabajo, podemos tener un accidente.

3.- Nunca forzar en exceso la máquina y mantenerla siempre perfectamente sujeta durante el taladrado, si es posible mediante un soporte vertical.

4.- Sujetar firmemente la pieza a trabajar. Sobre todo las piezas pequeñas, láminas o chapas delgadas conviene que estén perfectamente sujetas, ya que al ser ligeras, se puede producir un efecto de tornillo por el cual en el momento que atravesamos la pieza, ésta sube por la broca pudiendo dañar las manos u otra parte del cuerpo.

5.- Apagar la máquina (mejor desenchufarla) para un cambio de broca o limpieza de la misma

6.- Por último, no conviene olvidar las medidas de seguridad comunes a todos los aparatos eléctricos (no ponerlos cerca de fuentes de humedad o calor, no tirar del cable, etc).

TIPOS DE TALADROS

El taladro es la máquina que nos permitirá hacer agujeros debido al movimiento de rotación que adquiere la broca sujeta en su cabezal. Existen muchos tipos de taladros e infinidad de calidades. Los principales tipos son los siguientes:

1.- barrena 2.- berbiquí 3.- taladro manual 4.- taladro manual de pecho

5.- taladro eléctrico 6.- taladro sin cable 7.- martillo percutor

8.- taladro de columna 9.- minitaladro 10.- minitaladro sin cable

1.- BARRENA. Es la herramienta más sencilla para hacer un taladro. Básicamente es una broca con mango. Aunque es muy antigua se sigue utilizando hoy en día. Solo sirve para taladrar materiales muy blandos, principalmente maderas.

2.- BERBIQUÍ. El berbiquí es la herramienta manual antecesora del taladro y prácticamente está hoy día en desuso salvo en algunas carpinterías antiguas. Solamente se utiliza para materiales blandos.

3.- TALADRO MANUAL. Es una evolución del berbiquí y cuenta con un engranaje que multiplica la velocidad de giro de la broca al dar vueltas a la manivela.

4.- TALADRO MANUAL DE PECHO. Es como el anterior, pero permite ejercer mucha mayor presión sobre la broca, ya que se puede aprovechar el propio peso apoyando el pecho sobre él.

5.- TALADRO ELÉCTRICO. Es la evolución de los anteriores que surgió al acoplarle un motor eléctrico para facilitar el taladrado. Es una herramienta imprescindible para cualquier bricolador. Su versatilidad le permite no solo taladrar, sino otras muchas funciones (atornillar, lijar, pulir, desoxidar, limpiar, etc) acoplándole los accesorios necesarios.

Para un aficionado al bricolaje, lo aconsejable en principio es disponer un taladro eléctrico con las siguientes características:

- Electrónico. La velocidad de giro se regula con el gatillo, siendo muy útil poder ajustarla al material que estemos taladrando y al diámetro de la broca para un rendimiento óptimo.

- Reversible. Puede girar a derecha e izquierda.  De este modo podemos usarlo como destornillador para apretar y aflojar.

- Percusión. Además del giro, la broca tiene un movimiento de vaivén. Es imprescindible para taladrar con comodidad material de obra (ladrillos, baldosas, etc)

- Potencia media y de calidad general media-alta. A partir de 500 W la potencia del taladro es suficiente para cualquier uso. Sin llegar a la gama profesional, es aconsejable comprar el taladro de buena calidad y sobre todo de marca conocida.

Invertir en el taladro es totalmente recomendable, sobre todo si hacemos bastante bricolaje. Después, y si hacemos determinados trabajos, podemos empezar a pensar en comprar algún taladro más específico.

6.- TALADRO SIN CABLE. Es una evolución del anterior en el que se prescinde de la toma de corriente, sustituyéndose por una batería. La principal ventaja es su autonomía, al poder usarlo donde queramos sin necesidad de que exista un enchufe. Como inconveniente, la menor potencia que ofrecen respecto a los taladros convencionales.

Existen taladros sin cable con percusión y sin ella, siendo estos últimos usados principalmente como atornilladores. En esta función si que son insustituibles y recomendables, y la mayoría incorpora regulación del par de apriete para hacer todavía más cómodo su uso.

7.- MARTILLO PERCUTOR. El martillo percutor es un taladro con una percusión (eléctrica, neumática o combinada) mucho más potente (utiliza más masa) y es imprescindible para perforar determinados materiales muy duros, como el hormigón, la piedra, etc, o espesores muy gruesos de material de obra.

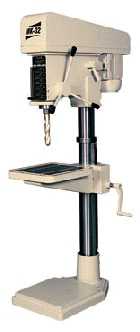

8.- TALADRO DE COLUMNA. Es un taladro estacionario con movimiento vertical y mesa para sujetar el objeto a taladrar. La principal ventaja de este taladro es la absoluta precisión del orificio y el ajuste de la profundidad. Permiten taladrar fácilmente algunos materiales frágiles (vidrio, porcelana, etc) que necesitan una firme sujeción para que no rompan.

El sustituto de estos taladros (muy profesionales) para un aficionado es el uso del taladro convencional fijado en un soporte vertical, aunque últimamente se ven algunos taladros de columna muy accesibles por su bajo precio.

9.- MINITALADRO. Es como un taladro en miniatura. La posibilidad de utilizarlo con una sola mano y las altas revoluciones que coge, permiten una gran variedad de trabajos aparte del taladrado. Está indicado para aplicaciones minuciosas que requieren control, precisión y ligereza.

10.- MINITALADRO SIN CABLE. Es igual que el anterior, pero accionado a batería, con la autonomía que ello supone. Como en el caso de los taladros, su principal inconveniente es la menor potencia.

TIPOS DE BROCAS

El utilizar la broca adecuada a cada material es imprescindible no solo para que el trabajo sea más fácil y con mejor resultado, sino incluso para que pueda hacerse. Por ejemplo, con una broca de pared o de madera, jamás podremos taladrar metal, aunque sin embargo, con una de metal podremos taladrar madera pero no pared. Pero en cualquier caso, lo mas conveniente es utilizar siempre la broca apropiada a cada material.

En cuanto a calidades, existen muchas calidades para un determinado tipo de broca según el método de fabricación y el material del que esté hecha. La calidad de la broca influirá en el resultado y precisión del taladro y en la duración de la misma. Por tanto es aconsejable utilizar siempre brocas de calidad, sobre todo en las de mucho uso (de pared, por ejemplo) o cuando necesitemos especial precisión.

Los principales tipos de brocas para aficionados al bricolaje son los siguientes:

1.- BROCAS PARA METALES

Sirven para taladrar metal y algunos otros materiales como plásticos por ejemplo, e incluso madera cuando no requiramos de especial precisión. Están hechas de acero rápido (HSS), aunque la calidad varía según la aleación y según el método y calidad de fabricación

Existen principalmente las siguientes calidades:

- HSS LAMINADA. Es la más económica de las brocas de metal. Es de uso general en metales y plásticos en los que no se requiera precisión. No es de gran duración.

- HSS RECTIFICADA. Es una broca de mayor precisión, indicada para todo tipo de metales semiduros (hasta 80 Kg./mm²) incluyendo fundición, aluminio, cobre, latón, plásticos, etc. Tiene gran duración.

- HSS TITANIO RECTIFICADA. Están recubiertas de una aleación de titanio que permite taladrar todo tipo de metales con la máxima precisión, incluyendo materiales difíciles como el acero inoxidable. Se puede aumentar la velocidad de corte y son de extraordinaria duración. Se pueden utilizar en máquinas de gran producción pero necesitan refrigeración.

- HSS COBALTO RECTIFICADA. Son las brocas de máxima calidad, y están recomendadas para taladrar metales de todo tipo incluyendo los muy duros (hasta 120 Kg./mm²) y los aceros inoxidables. Tienen una especial resistencia a la temperatura, de forma que se pueden utilizar sin refrigerante y a altas velocidades de corte.

2.- BROCAS ESTÁNDAR PARA PAREDES

Se utilizan para taladrar paredes y materiales de obra exclusivamente. No valen para metales ni madera. Tienen una plaquita en la punta de metal duro que es la que va rompiendo el material. Pueden usarse con percusión.

Existen básicamente dos calidades:

- LAMINADA CON PLAQUITA DE CARBURO DE TUNGSTENO (widia). El cuerpo es laminado  y está indicada para yeso, cemento, ladrillo, uralita, piedra arenisca y piedra caliza.

- FRESADA CON PLAQUITA DE CARBURO DE ALTO RENDIMIENTO. El cuerpo está fresado, y además de todos los materiales anteriores, perfora sin problemas mármol, hormigón, pizarra, granito y en general todo tipo de piedra. Su poder de penetración y su duración es muy superior a la anterior.

3.- BROCAS LARGAS PARA PAREDES

Son como las anteriores, pero mucho más largas. Se utilizan para atravesar paredes y muros, y como suelen usarse con martillos percutores y por profesionales, la calidad suele ser alta. Tienen una forma que permite una mejor evacuación del material taladrado.

4.- BROCAS MULTIUSO O UNIVERSALES

Se utilizan exclusivamente sin percusión y valen para taladrar madera, metal, plásticos y materiales de obra.  Si la broca es de calidad, es la mejor para taladrar cualquier material de obra, especialmente si es muy duro (gres, piedra) o frágil (azulejos, mármol). Taladran los materiales de obra cortando el material y no rompiéndolo como las brocas convencionales que utilizan percusión, por lo que se pueden utilizar sin problemas incluso con taladros sin cable aunque no sean muy potentes.

5.- BROCAS DE TRES PUNTAS PARA MADERA

Son las más utilizadas para taladrar madera y suelen estar hechas de acero al cromovanadio. Existen con diferentes filos, pero no hay grandes diferencias en cuanto a rendimiento. En la cabeza tiene tres puntas, la central, para centrar perfectamente la broca, y las de los lados que son las que van cortando  el material dejando un orificio perfecto. Se utilizan para todo tipo de maderas: duras, blandas, contrachapados, aglomerados, etc.

6.- BROCAS PLANAS O DE PALA PARA MADERA

Cuando el diámetro del orificio que queremos practicar en la madera es grande, se recurre a las brocas planas, pues permiten poder introducirlas en el portabrocas del taladro, ya que el vástago no varía de tamaño. Son un poco más difíciles de usar, pues hay que mantener firme la perpendicularidad del taladro, por lo que es muy recomendable usar un soporte vertical.

7.- BROCAS LARGAS PARA MADERA

Para hacer taladros muy profundos en madera se utilizan unas brocas especiales con los filos endurecidos, y con una forma que permite una perfecta evacuación de la viruta.

8.- BROCAS EXTENSIBLES PARA MADERA

Es un tipo de broca que permite la regulación del diámetro del taladro a realizar dentro de unos límites. Su utilización es hoy en día más bien escasa.

9.- BROCAS FRESA PARA ENSAMBLES EN MADERA

Son unas brocas especiales que a la vez que hacen el taladro ciego donde se atornillará el tornillo de ensamble, avellanan la superficie para que la cabeza del tornillo quede perfectamente enrasada con la superficie. Puede verlo más claramente en el apartado ENSAMBLE DE TABLEROS de la sección CONSEJOS.

10.- BROCAS DE AVELLANAR

Sirven para el embutido en la madera de tornillos de cabeza avellanada. Se utilizan después de haber hecho el orificio para el tornillo con broca normal. Para madera las hay manuales (con mango). Si se utilizan con taladro eléctrico es muy recomendable utilizar un soporte vertical.

11.- BROCAS FRESA PARA BISAGRAS DE CAZOLETA

Se utilizan para hacer el orifico ciego en el interior de las puertas donde encajará la bisagra de cazoleta. Es imprescindible utilizar un soporte vertical o un taladro de columna. Puede verse más claramente este tipo de bisagra en el apartado TIPOS DE BISAGRAS de las sección CONSEJOS.



12.- BROCAS PARA VIDRIO

Son brocas compuestas de un vástago y una punta de carburo de tungsteno (widia) con forma de punta de lanza. Se utilizan para taladrar vidrio, cerámica, azulejos, porcelana, espejos, etc. Es muy recomendable la utilización de soporte vertical o taladro de columna y la refrigeración con agua, trementina (aguarrás) o petróleo.

13.- CORONAS O BROCAS DE CAMPANA

Para hacer orificios de gran diámetro, se utilizan las coronas o brocas de campana. Estas brocas las hay para todo tipo de materiales (metales, obra, madera, cristal). Consisten en una corona dentada en cuyo centro suele haber fijada una broca convencional que sirve para el centrado y guía del orificio. La más utilizada en bricolaje es la de la siguiente foto, que incluye variedad de diámetros en una sola corona.



ACCESORIOS PARA EL TALADRADO

Para determinados trabajos de taladrado podemos utilizar algunos accesorios. Principalmente el soporte vertical, las mordaza de sujeción y los topes de broca.

1.- SOPORTE VERTICAL Y MORDAZA DE SUJECIÓN

El soporte vertical fija el taladro verticalmente convirtiéndolo en uno de columna. Esto es muy adecuado para mejorar la precisión del taladro y para poder ajustar la profundidad cuando se trate de un orificio ciego. Además este accesorio se hace imprescindible para taladra determinados materiales frágiles (vidrio, porcelana, etc) o para algunos trabajos especiales (agujeros para cazoletas de bisagra, etc. Aparate de para el taladrado, el soporte vertical puede valer para más cosas (pulido, lijado, etc) convirtiendo el taladro en fijo y teniendo por tanto libertad de movimiento con la pieza a trabajar.

Cuando queramos sujetar firmemente la pieza a taladrar se hará necesario el uso de un mordaza que lo fije a la base del soporte vertical

soporte vertical para taladro	mordaza de sujeción



2.- TORNILLO DE BANCO Y SARGENTOS O GATOS

Cuando necesitemos sujetar firmemente la pieza u objeto a taladrar, necesitaremos la ayuda de un tornillo de banco o unos sargentos o gatos. El tornillo de banco se ancla firmemente al banco de trabajo y sirve para sujetar objetos aprisionándolos entre sus dos mordazas. Los elementos grandes (tableros, perfiles, etc pueden sujetarse al banco o a una mesa mediante sargentos o gatos.

tornillo de banco	sargento o gato

3.- TOPE DE PROFUNDIDAD DEL TALADRO Y TOPES DE BROCA

Cuando queremos hacer un taladro ciego de una profundidad exacta deberemos utilizar un tope de broca. Este elemento consiste en un anillo con uno o dos tornillos prisioneros. Se introduce el anillo en la broca y se fija a ella con los tornillos a una distancia de la punta igual a la profundidad del orificio. Casi todos los taladros modernos traen una guía con tope en el propio taladro para esta misma función. Aunque puede usarse sin problema, para una mayor precisión es aconsejable la utilización del tope de broca.

taladro con tope de profundidad	broca con tope de profundidad

4.- DETECTORES DE METALES

El detector de metales es muy útil cuando queremos taladrar una pared y tenemos dudas de si pasa alguna conducción de agua o de electricidad en el punto a taladrar.

TALADRADO DE DIVERSOS MATERIALES

Como norma general, siempre que se pueda es aconsejable la utilización de un soporte vertical o un taladro de columna. Si no se utiliza soporte vertical deberemos sujetar firmemente el taladro con buen pulso. La fuerza que se ejerza sobre el taladro no debe ser excesiva y sobre todo debe ser uniforme.

TALADRADO DE DIVERSOS MATERIALES

Las revoluciones del taladro deben ser menores cuanto mayor sea el diámetro de la broca y cuanto mayor sea la dureza del material a trabajar. Con un taladro electrónico veremos rápidamente la velocidad óptima, que será cuando más viruta salga o cuando más rápido entre la broca.

En taladros pasantes existe el problema del rompimiento del material a la salida de los mismos. Esto es debido a la presión que se ejerce sobre el taladro justo antes de traspasar el material. Al estar presionando fuertemente llega un momento en que debido a la delgadez de la capa que queda por traspasar esta se rompe por presión y no por el corte de la broca. Esto da lugar a rompimientos considerables en materiales de obra y a astillamientos en la madera. Para evitarlo en lo posible hay que usar brocas bien afiladas y ejercer poca pero uniforme presión cuando se está acabando el taladro. También se puede solucionar en parte este problema poniendo si es posible un material por detrás (una madera por ejemplo) a modo de sufridera. La sufridera debe estar firmemente sujeta a la pieza y en total contacto con ella. En materiales blandos y homogéneos (plásticos, etc) y en metales es menor este problema y se soluciona con una pequeña lima para eliminar las posibles rebabas que quedasen.

Cuando se taladren piezas de pequeño espesor es muy conveniente que estén firmemente sujetas o también fijarles una sufridera por detrás, para evitar el efecto de tornillo que se produce cuando al traspasar la broca el material, la pieza sube por la misma con posibilidades de provocar un accidente.

• Afilado y mantenimiento de la herramienta de corte.

CLASIFICACION DE LOS AFILADOS

El uso de los abrasivos data de la más alta antigüedad sobre todo en lo que se refiere a su aplicación para el afilado. Apenas el hombre supo fabricar herramientas, tuvo que pensar en afilarlas. Se puede definir el afilado como una operación que consiste en dar o devolver a la herramienta la forma y el estado de superficie necesarios para su buen uso.

UTILIZACIÓN Y AFILADO DE LAS HERRAMIENTAS.

La vida de la herramienta depende de:

a. Las condiciones de trabajo.

b. El grado de desgaste al cual se le somete antes del afilado .bel respeto a las características de afilado Un mal afilado de herramientas produce numerosas perturbaciones de las cuales las más importantes son:

- Baja de la producción de la máquina utilizadora.

- Reafilados frecuentes.

- Aumento del consumo de herramientas.

- Disminución de la calidad de las piezas realizadas.

Para que la herramienta quede bien afilada, se necesita:

-Que tenga la forma prescrita.

- Que la naturaleza de la herramienta no sea alterada por un recalentamiento anormal durante el afilado. lo cual modificaría sus características mecánicas.

- Que el estado de superficie de las aristas cortantes sea aquel exigido por el trabajo que se debe efectuar.

Hay que pensar constantemente que el precio de costo de las herramientas cortantes aumenta mucho

los gastos de fabricación de cualquier pieza maquinada, y en particular el afilado que interviene en proporciones que varían entre 50% y 80% de ese precio de corte"

AFILADO DE LAS BROCAS

Antes de efectuar cualquier operación de afilado, se debe examinar en particular el estado de los listeles, (metal pegado, huellas desgaste). En este caso la parte deteriorada debe ser tronzada con la muela de caucho. Según los casos de utilización, se emplean diferentes tipos de afilado. pero cualquiera que sea el caso de utilización, una broca bien afilada requiere las siguientes cualidades:

- Simetría perfecta de los labios.
- Destalonado correcto.

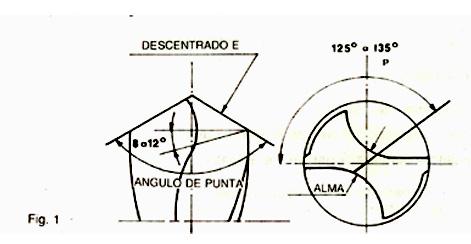

- Espesor del filo incluido entre 0/8 y 0/10 (Fig. 1).
El respeto a estos diferentes criterios debe permitir la realización de agujeros cilíndricos en la tolerancia (J12 y J13).

DIFERENTES TIPOS DE AFILADOS REALIZADOS:

CARACTERISTICAS
1. Afilado Normal.
Consiste únicamente en un afilado de la extremidad (ángulo de punta y ángulo de despulle periférico).
2. Ahusamiento del Alma.

Con el fin de facilitar la penetración en particular en el caso de utilización de las brocas de serie larga que alcanzan su cota de reforma, resulta necesario disminuir el espesor del alma y ponerla entre Va y 1/10 más o menos del diámetro de la broca.
Esta operación que consiste en retocar el alma por delante de la punta transversal, se efectúa para diámetros mayores a 15 mm.

3. Afilado Corte "MORSE"

Afilado utilizado en el caso de taladros profundos y para el afilado de brocas de diámetro pequeño (0 2 a 4 mm.). Consiste en un afilado nor-mal completado por un retoque sobre la parte trasera de la cara despullada (más o menos la mitad) (Fig. 3).
Se realiza así una forma de punta en cruz, la broca corta sobre todo su ancho de labio (incluso en el alma). Sin perder mucha robustez, este afilado reduce el esfuerzo de penetración. El retoque de la parte trasera de la cara despullada se efectúa manualmente.
